RIKISHI

Sumo

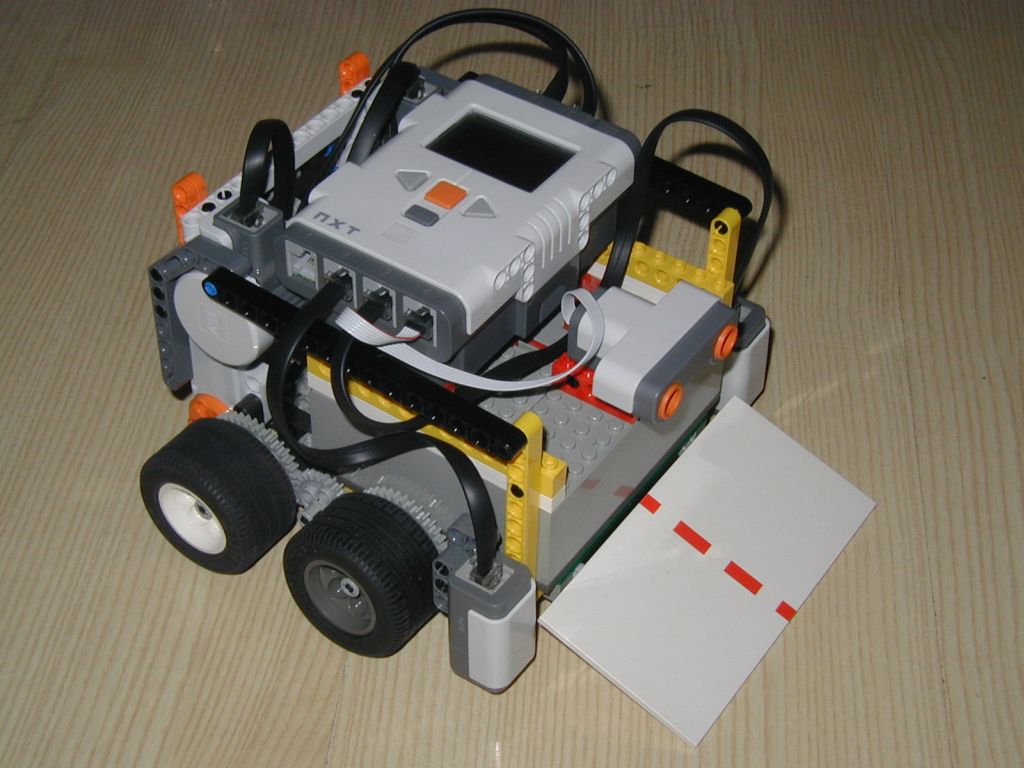

rikishi01.jpg (108101 Byte) RIKISHI: Dieser Sumo-Roboter wurde für die 5. Wiener RobotChallenge / Sumo der InnoC.at (Österreichische Gesellschaft für innovative Computerwissenschaften) gebaut.

Der Roboter durfte beim Start der Challenge die Grundfläche von 20 x 20 cm nicht überschreiten und nicht schwerer als 3000 g sein. Bei diesen Vorgaben ist es leicht, einen Sumoroboter zu bauen. Mir blieb sogar einiges an zulässigem Gewicht über, trotzdem ich drei volle Batterieboxen als Ballast verbaut hatte ...

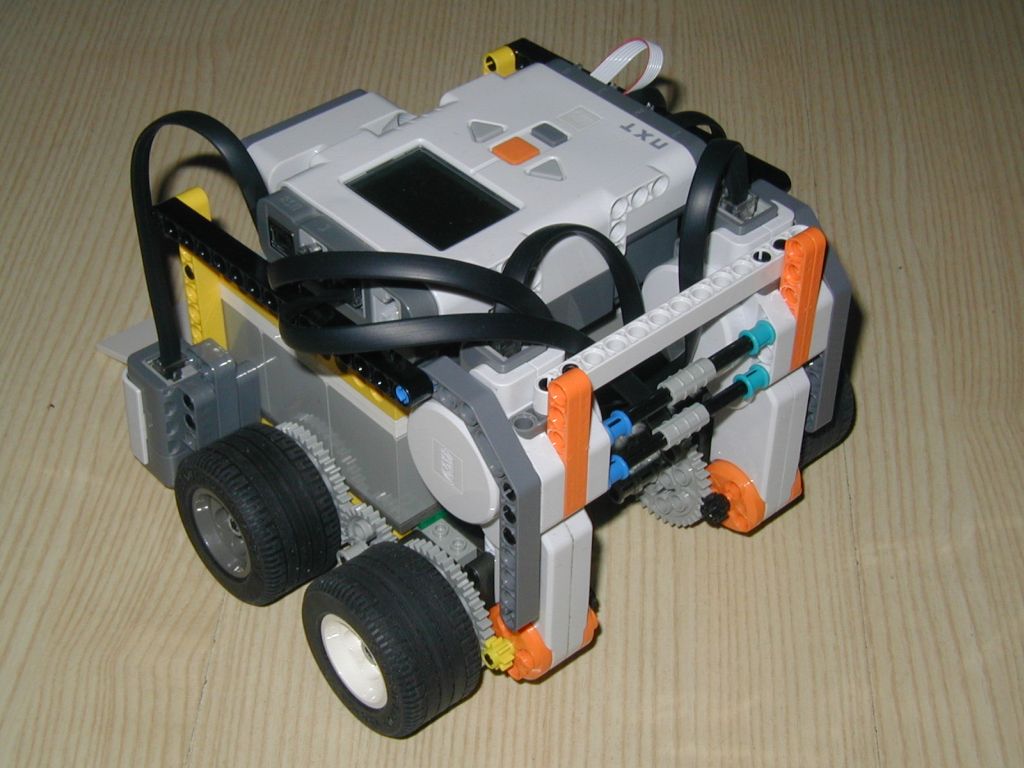

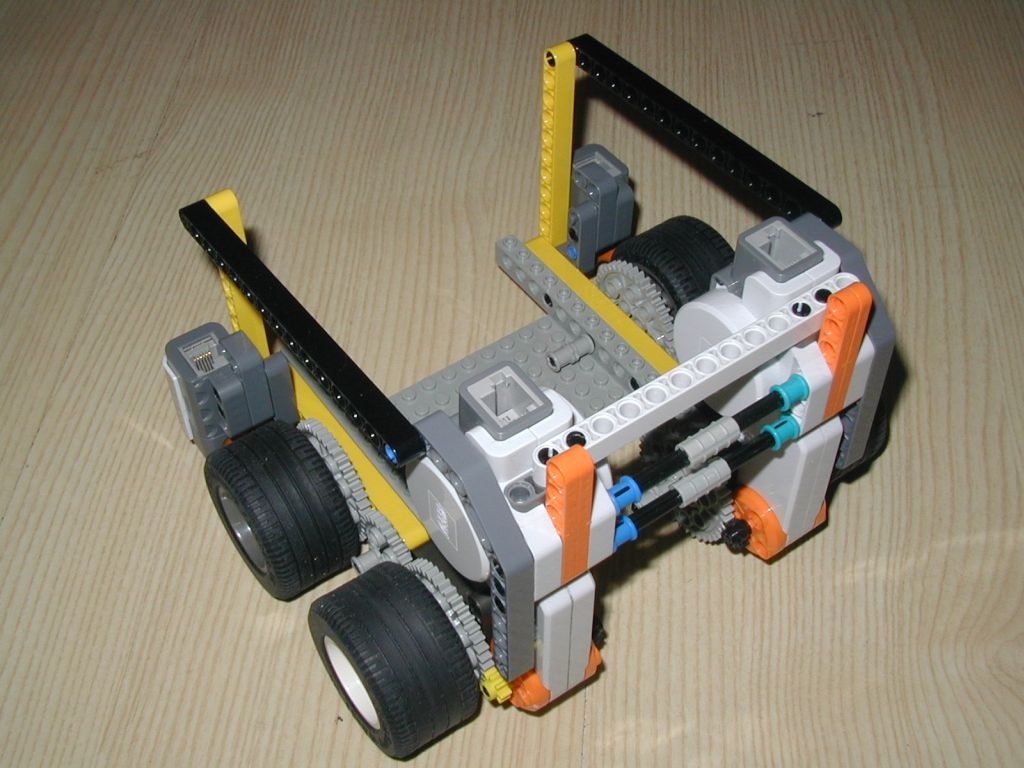

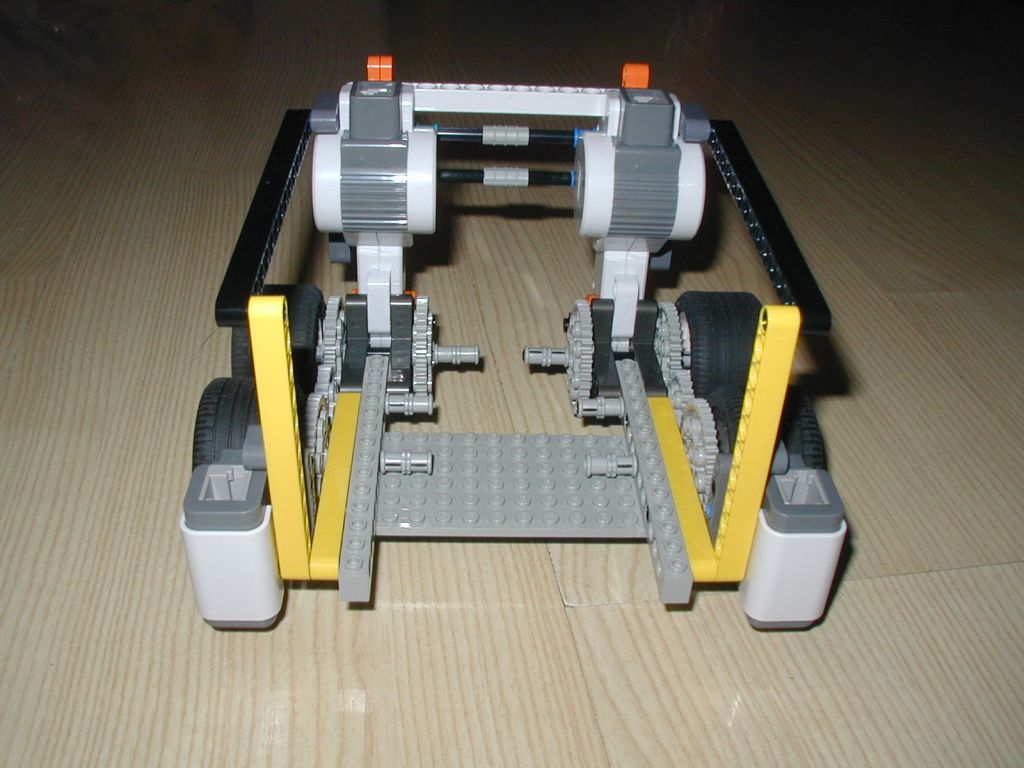

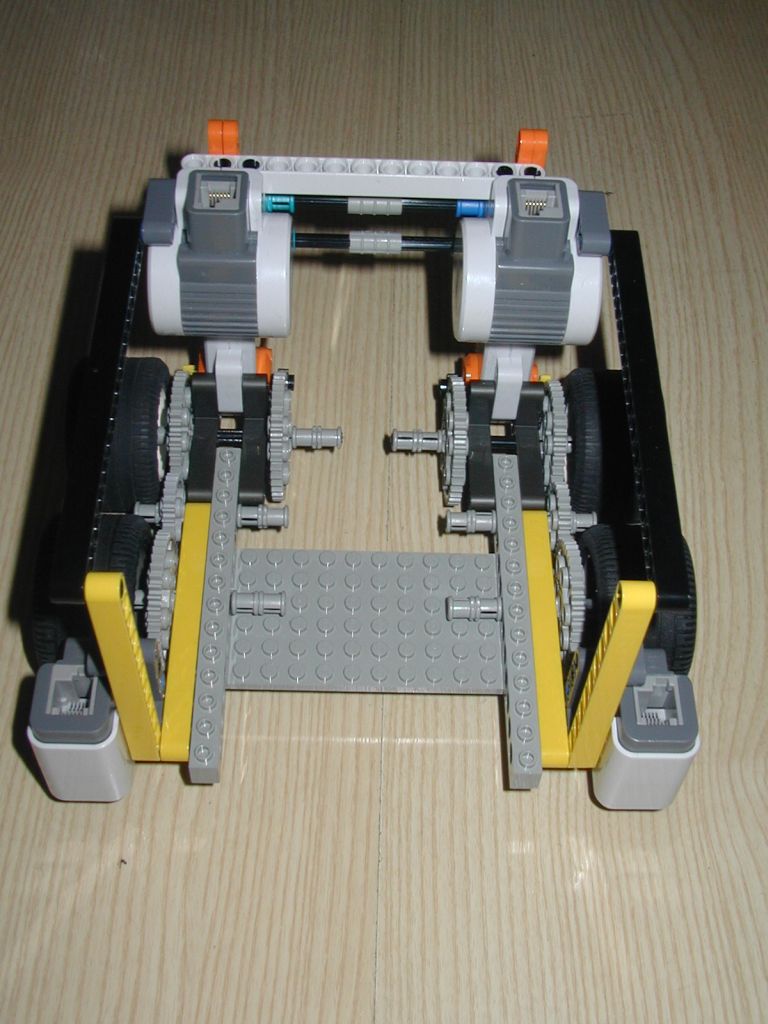

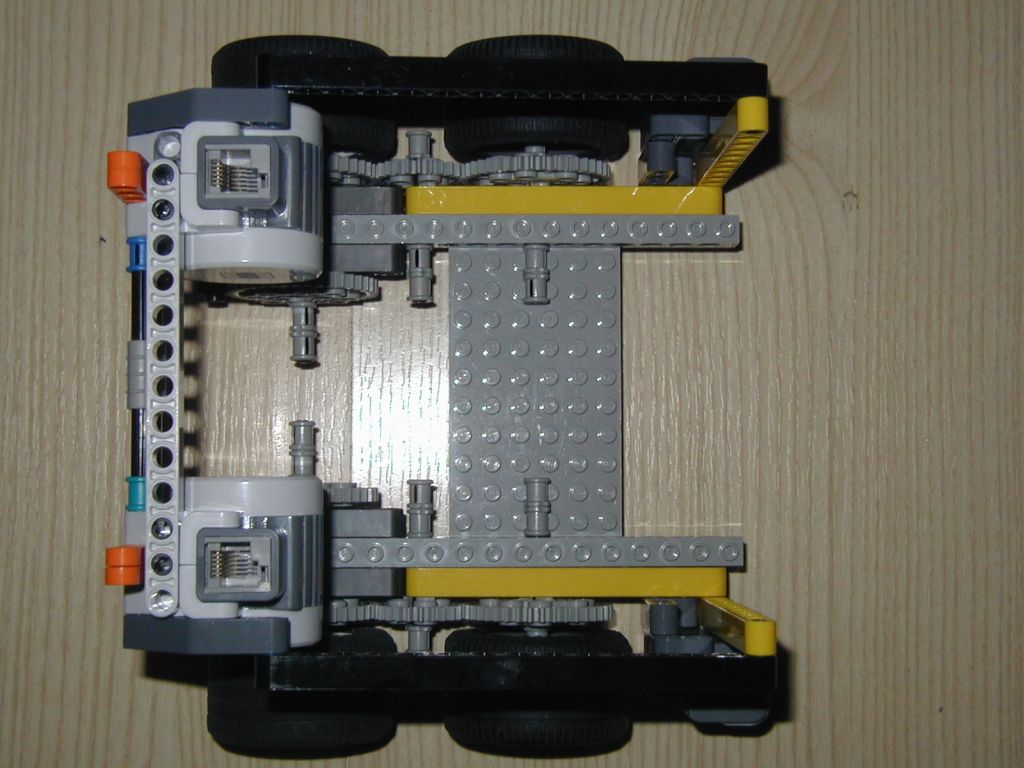

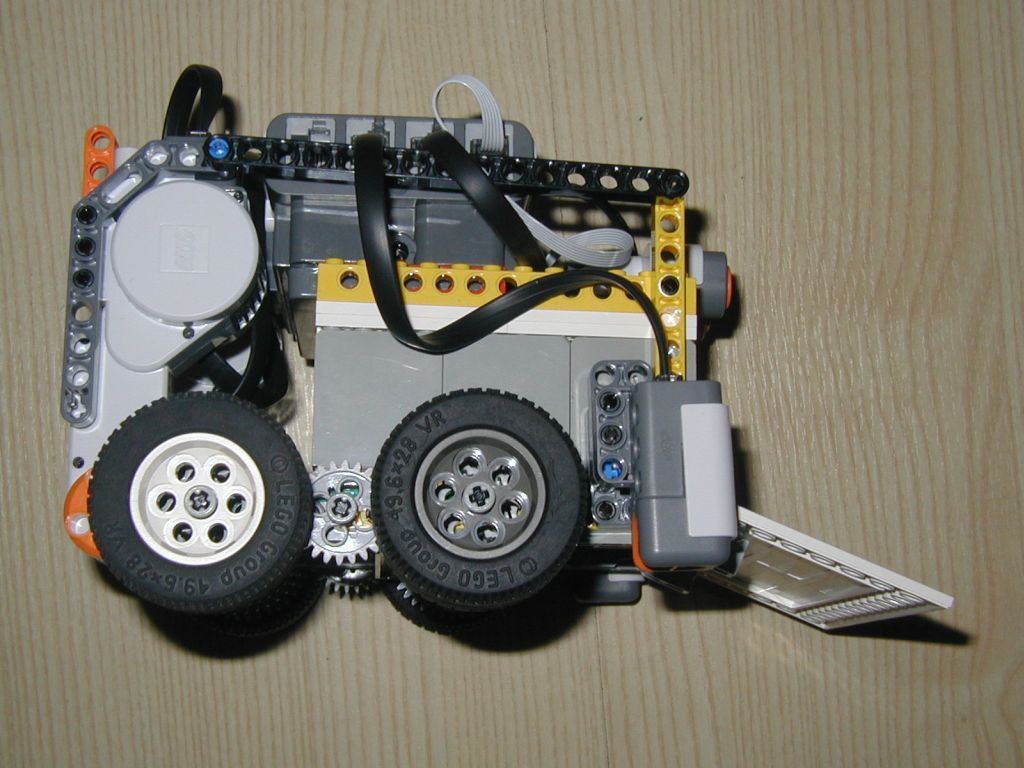

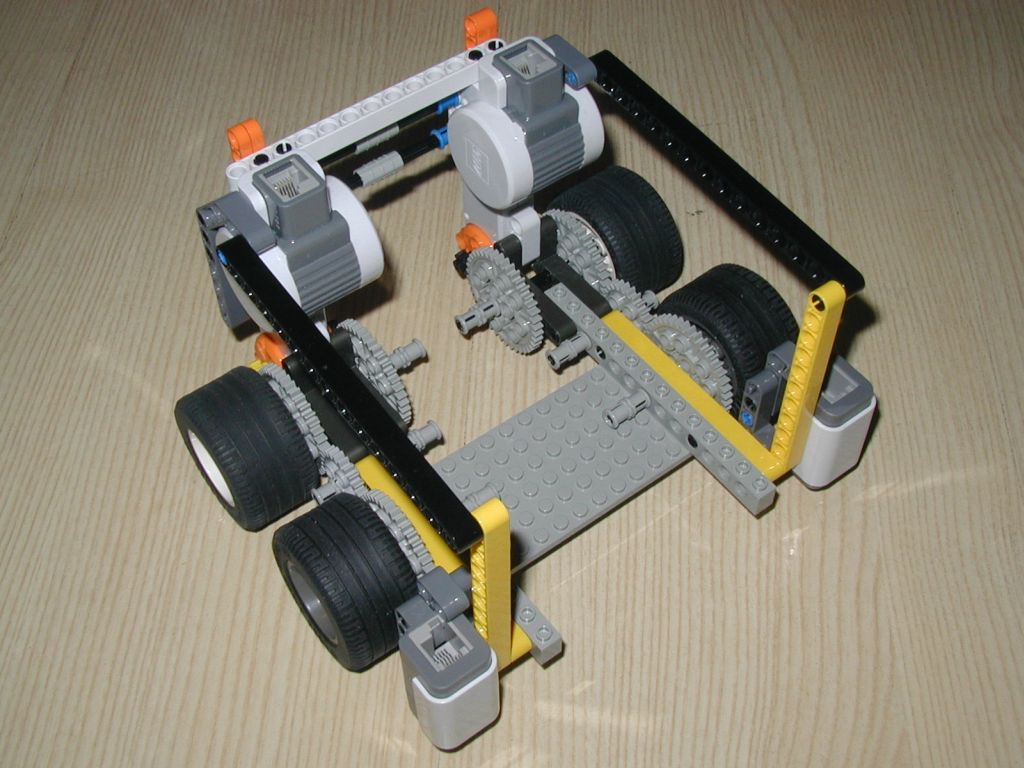

Rikishi war eigentlich als Hülle gebaut. Hinten stehende Motore übertragen ihre Kraft über Zahnräder auf die vier Antriebsräder. Dadurch blieb in der Mitte des Roboters genügend Platz für tiefliegende Batterieboxen. Das Gewicht und der Schwerpunkt passte einwandfrei.

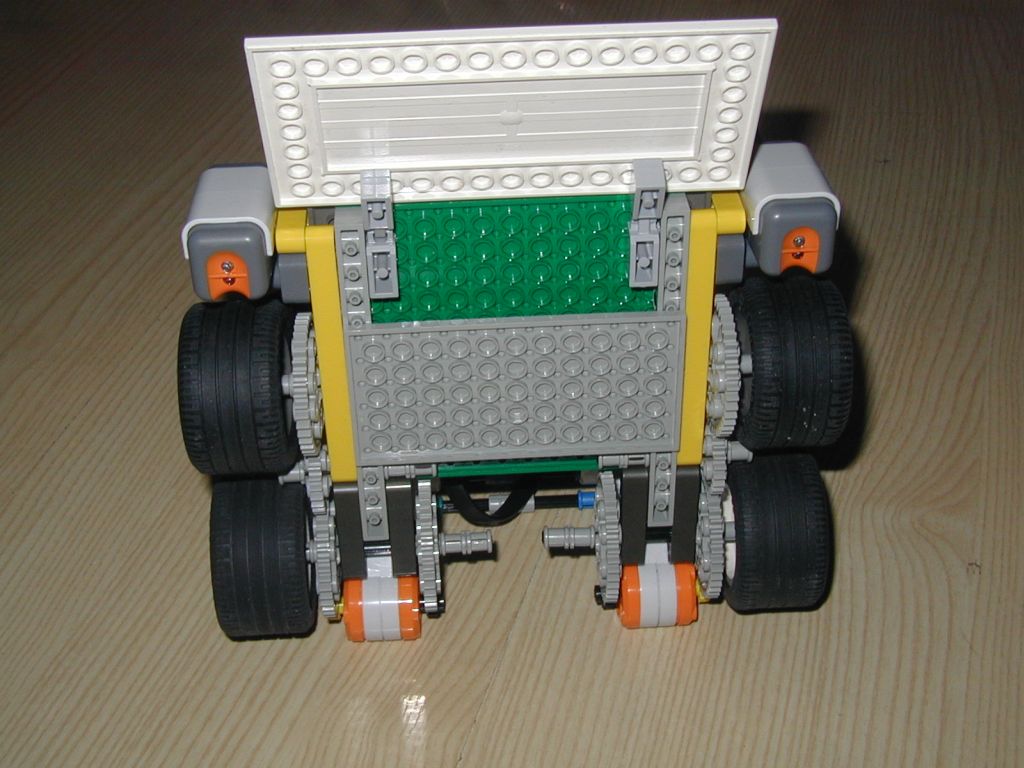

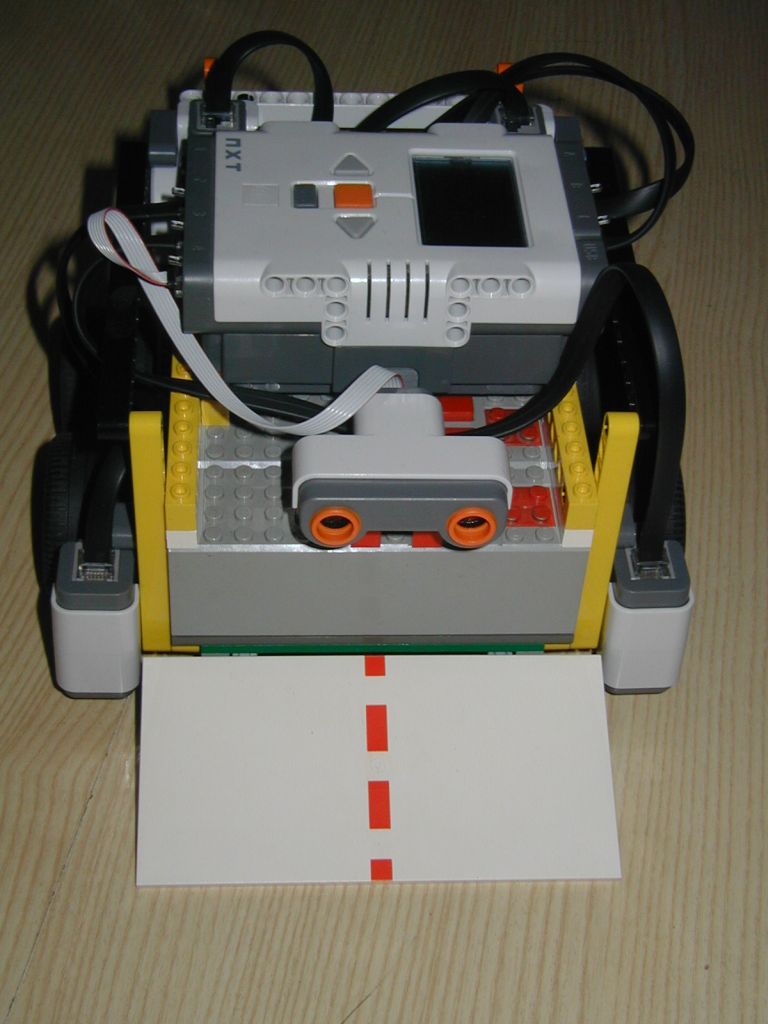

Links und rechts vorne waren nach unten gerichete Lichtsensoren eingebaut, welche die weisse Linie erkennen sollten und das Kommando zum Umdrehen gaben. Ein Ultraschallsensor war nach vorne gerichtet, um Gegner zu erkennen.

Battle: Sumo
siehe auch --> RobotChallenge 2008
Fazit: funktioniert einwandfrei ...

 von mir gebaut X     X
 mit anderen gebaut
 Grabber, Sammler, Fänger
 für RoboBattle oder Wettbewerb
 Technische Meisterleistung (genial)
 Usefull Inventions (dienstbar)
Technische Ausrüstung:

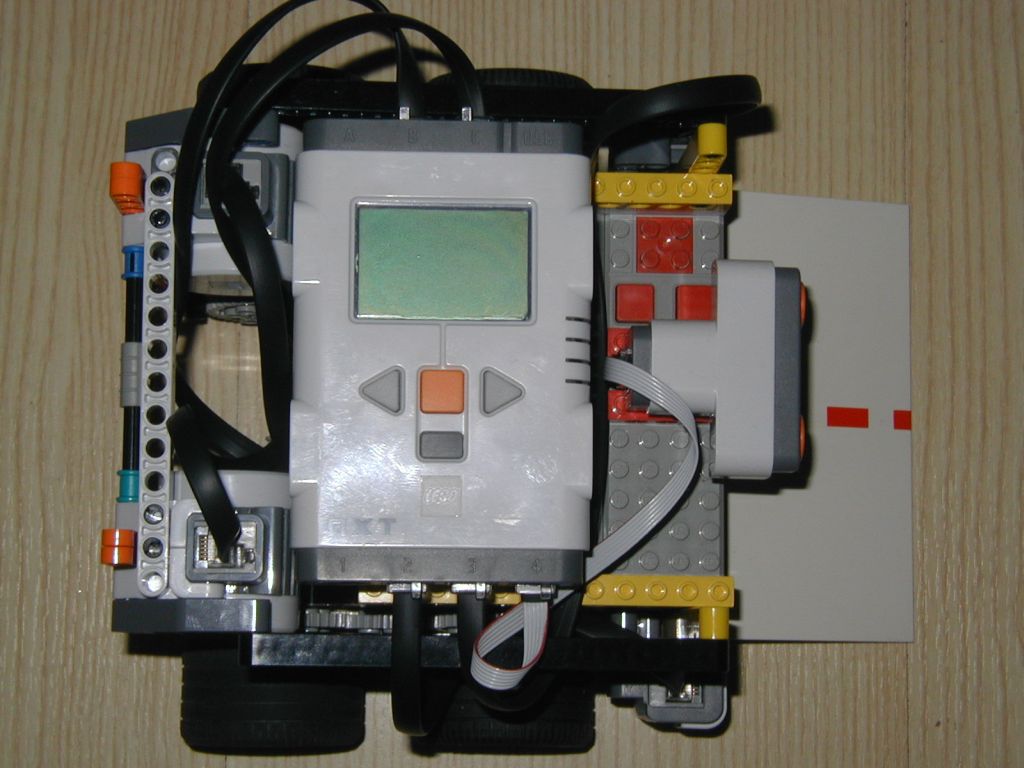

rikishi01.jpg (108101 Byte) rikishi02.jpg (87824 Byte) rikishi03.jpg (109979 Byte) rikishi04.jpg (103122 Byte)
rikishi05.jpg (117620 Byte) rikishi06.jpg (118787 Byte) rikishi07.jpg (100534 Byte) rikishi12.jpg (106995 Byte)
rikishi08.jpg (119985 Byte) rikishi10.jpg (117583 Byte) rikishi11.jpg (115532 Byte) rikishi09.jpg (111610 Byte)
