rama07.jpg (120094 Byte) RAMA: Es gab wieder einmal einen Wettbewerb am internen LEGO Mindstorms MCP-Forum: Baue einen Triped, einen dreibeinigen Roboter, mit dem Inhalt von maximal zwei NXT-Sets.

Der Triped soll autonom einen FLL-Spieltisch überqueren können, von einer Ecke in die diagonal gelegene andere Ecke. In Tischmitte stehen auch noch Wände quer zur Längsachse des Tisches mit passenden Öffnungen. Durch diese soll sich der Triped hindurch bewegen.
Jedes Bein soll selbstständig beweglich sein und beim Gehen nicht am Untergrund schleifen. Die Fußsohle jedes Beins darf maximal 2x2 Noppen groß sein.

Mein RAMA hat bei jedem Bein einen Motor montiert, der mittels schneller Rotation eines Zahnrades um 360 Grad ein Gestänge antreibt, welches den Roboter kurzzeitig bei diesem Bein in die Höhe katapultiert. Wenn das immer zwei Beine gleichzeitig machen, bewegt sich RAMA langsam vorwärts und kann gleichzeitig gelenkt werden.
An zwei Beinen befinden sich Taster, damit die Nullstellung der Beine hergestellt werden kann. Ein Ultraschall-Sensor soll die Wände erkennen. Am vierten Eingang des NXT hängt ein RFID-Sensor, der den Transponder im Ziel erkennen soll.

 von mir gebaut X     X
 mit anderen gebaut
 Grabber, Sammler, Fänger
 für RoboBattle oder Wettbewerb
 Technische Meisterleistung (genial)
 Usefull Inventions (dienstbar)
Technische Ausrüstung:

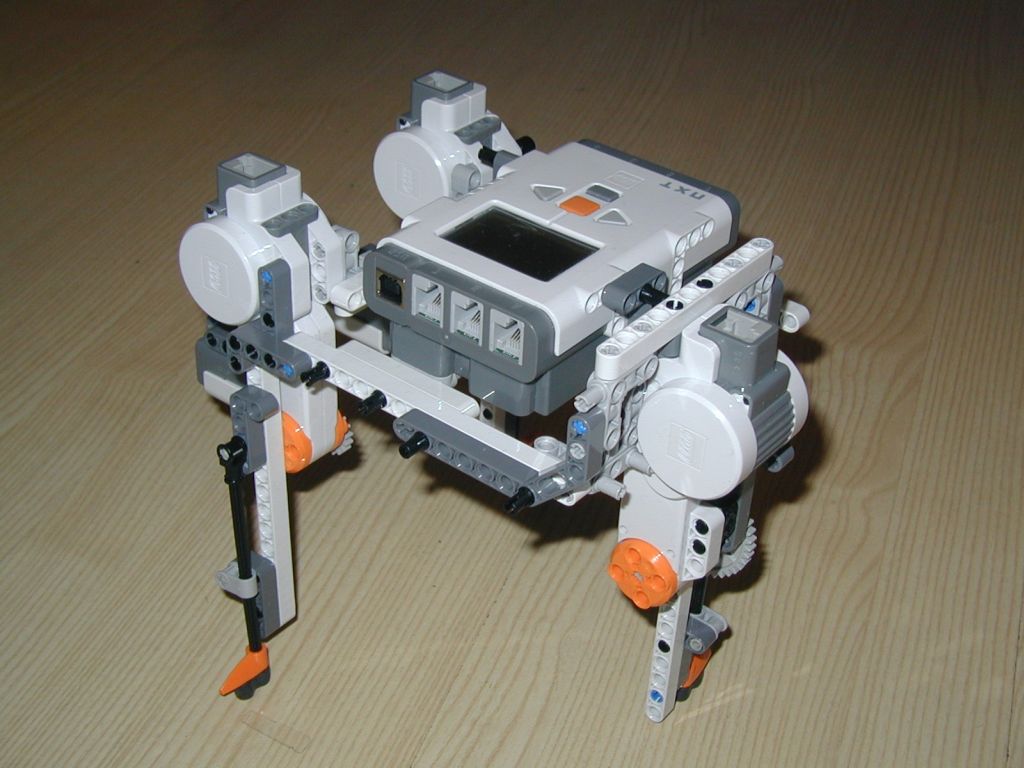

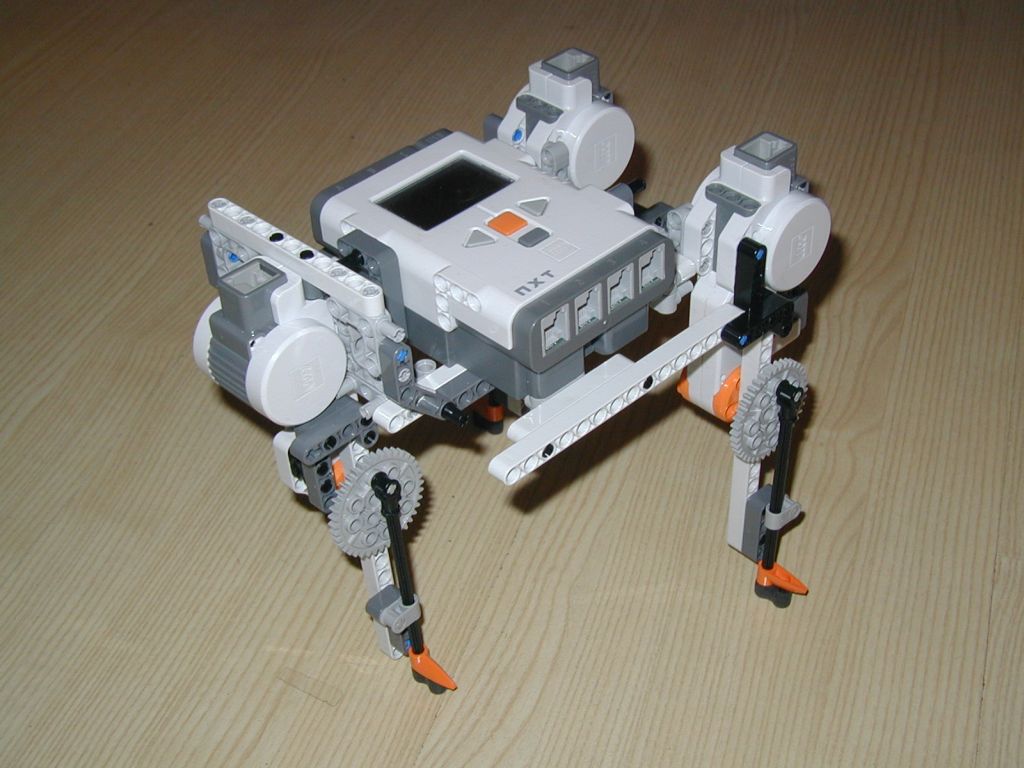

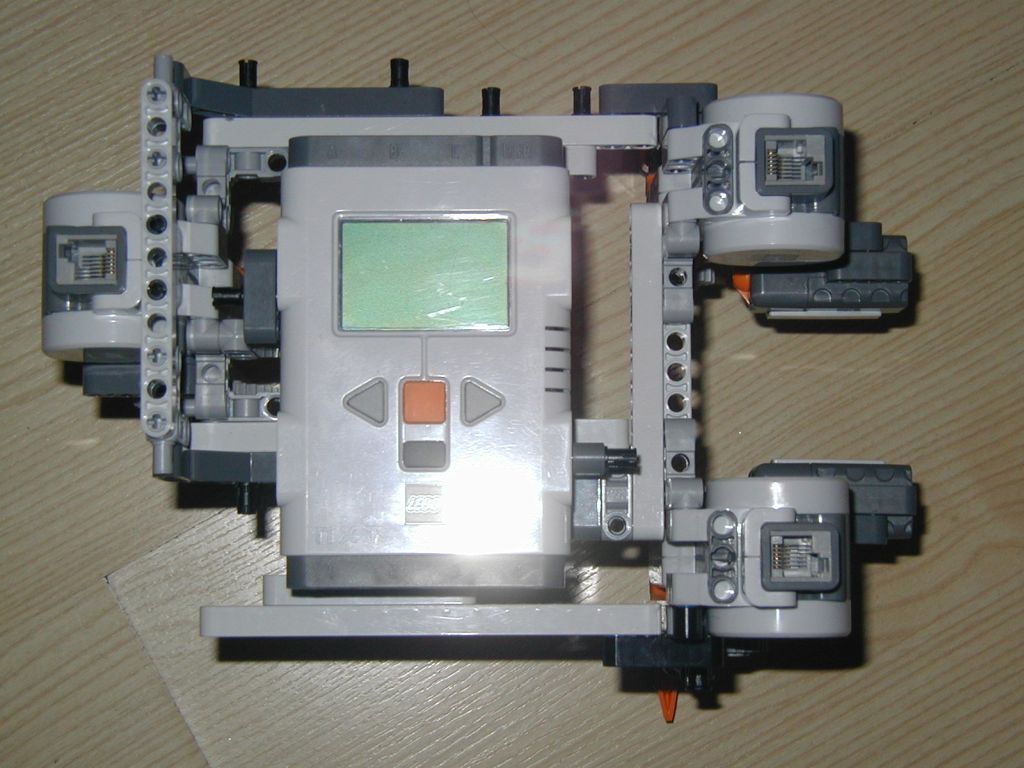

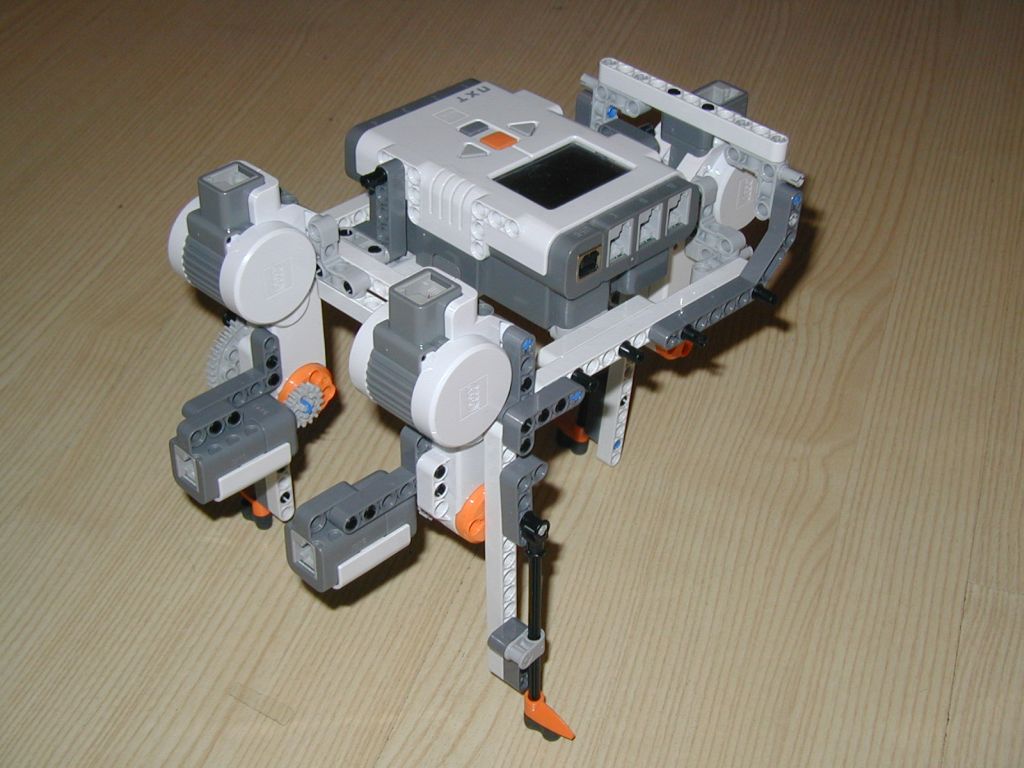

rama01.jpg (109628 Byte) rama02.jpg (104478 Byte) rama03.jpg (108424 Byte) rama04.jpg (112629 Byte)

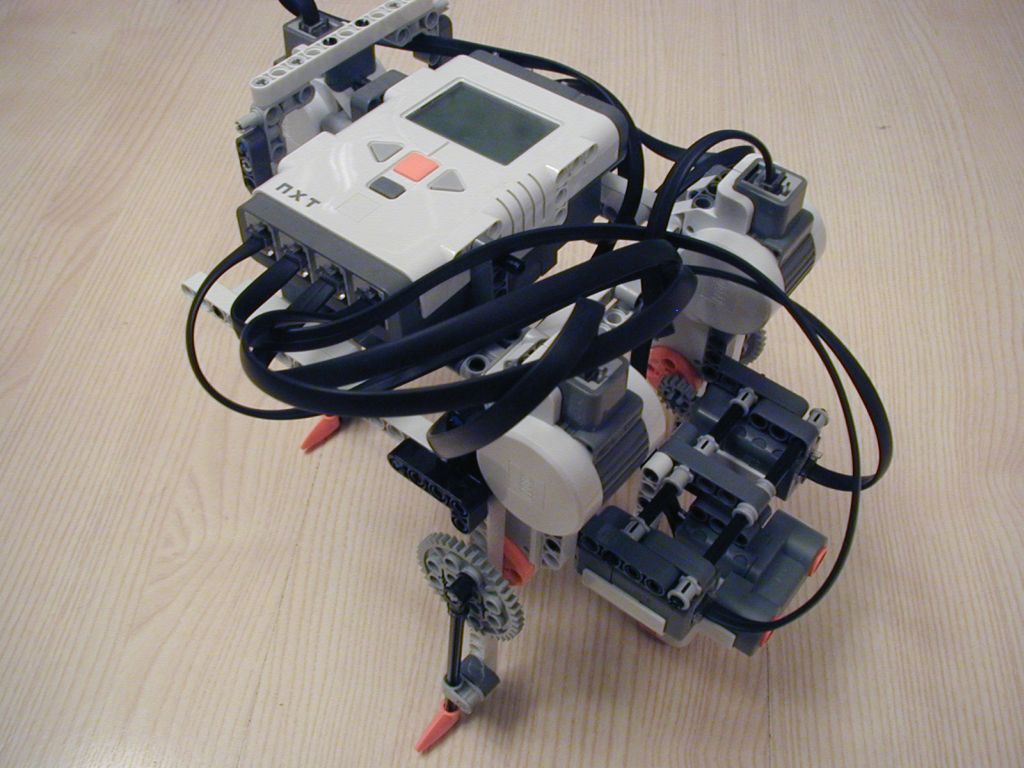

US & RFIDsensor
Taster für Nullstellung
Video (1 MB)
