Mike's Toy and Candy Factory

Diese süße Spielwarenfabrik wurde extra zum Testen neuer LEGO Funksensoren (RFID, Radio Frequency Identification) gebaut. Die Sensoren befinden sich in der Betaphase und werden zukünftig erhältlich sein ...

Der Ablauf ist wie folgt: Der User kann unter verschiedenen Warenchips wählen. Zwei dieser Chips werden in das Wagerl gesteckt, welches per Förderband die Fabrik durchquert. Diese Chips sind RFID-Transponder und werden berührungslos von der Lesestation gelesen. An den gewählten Warenstationen werden die Waren ins Wagerl geladen ...

Folgende Module gab es: die Lesestation gemeinsam mit den Kaugummispendern, die MAOAM-Bonbon und Spielechipsstation, den Murmelspender mit dem Visitkartendrucker.

Der Master-NXT bei der Lesestation hat per Bluetooth-Verbindung die anderen beiden NXT gesteuert. Die Verbindung zu den beiden RCX erfolgte über einen Hilfsschalter, der von einem NXT-Motor angetrieben wurde und zu den Eingängen der beiden RCX verkabelt war.

Info: RFID auf Wikipedia (http://de.wikipedia.org/wiki/RFID)
LEGO- RFID- Karten und LEGO- RFID- Sensoren gibt's bei
LEGO shop@home oder bei Fa. Codatex

 von mir gebaut X
 mit anderen gebaut
 Grabber, Sammler, Fänger
 für RoboBattle oder Wettbewerb
 Technische Meisterleistung (genial)
 Usefull Inventions (dienstbar)
Technische Ausrüstung:

x3 x2 x8 x4
x2
x8
x1 x1
x3 x2

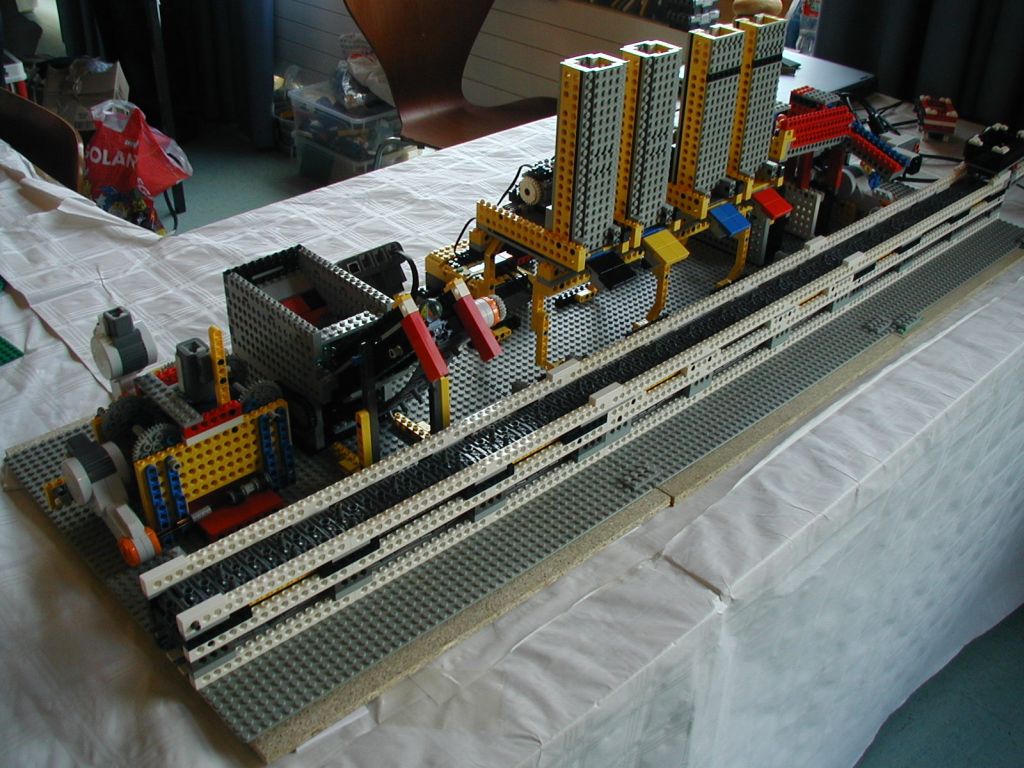

Ansicht von vorne
Ansicht von hinten

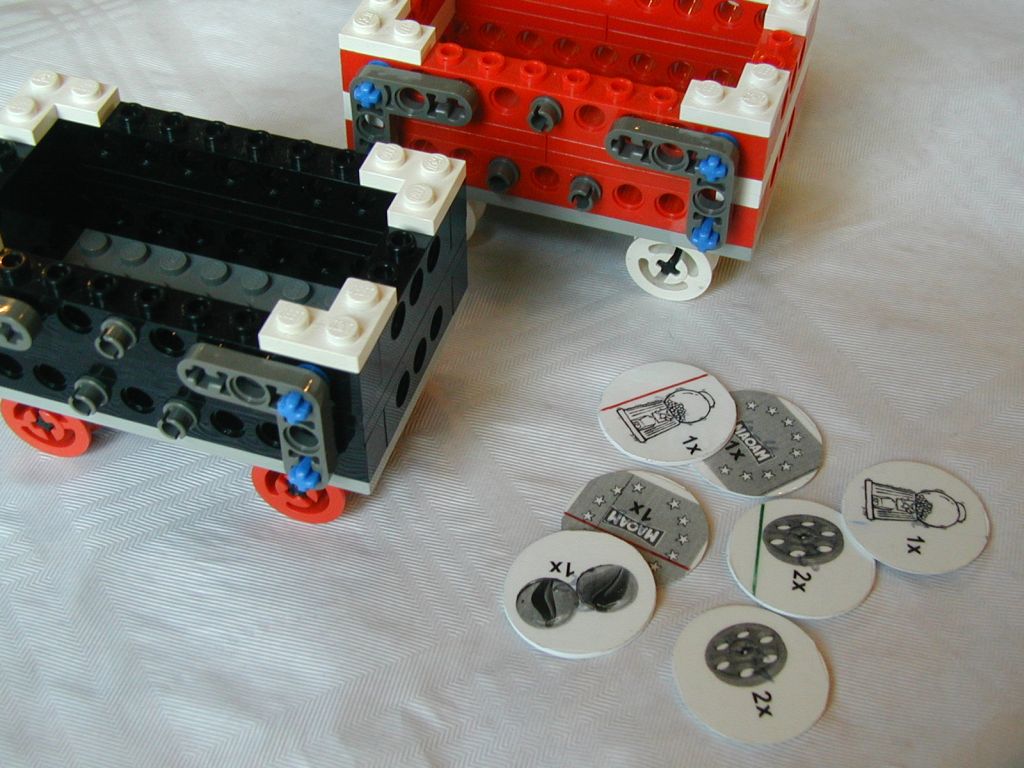

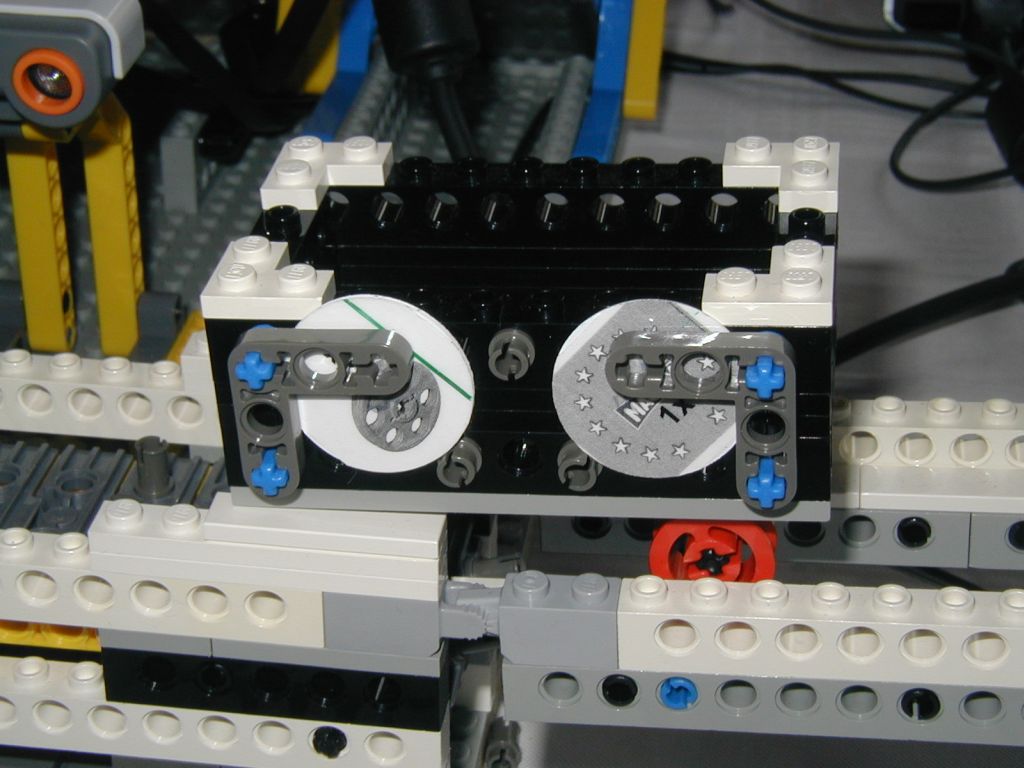

Wagerl & Warenchips
Chips geladen
Wagerl aufgesetzt

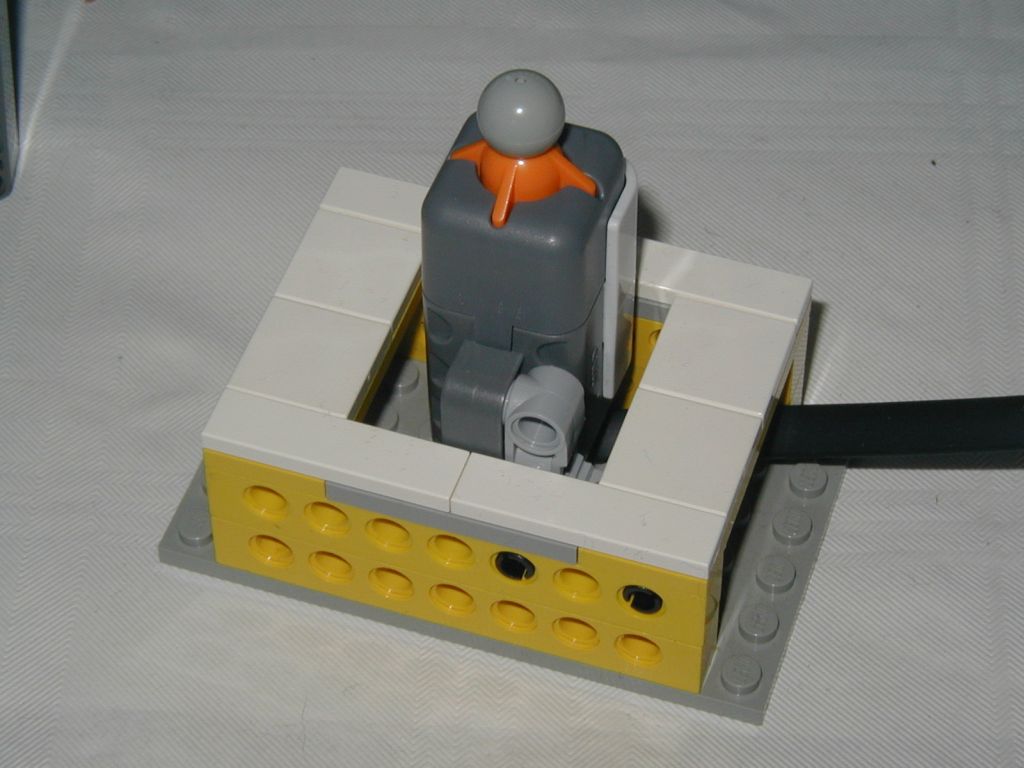

START-Taster

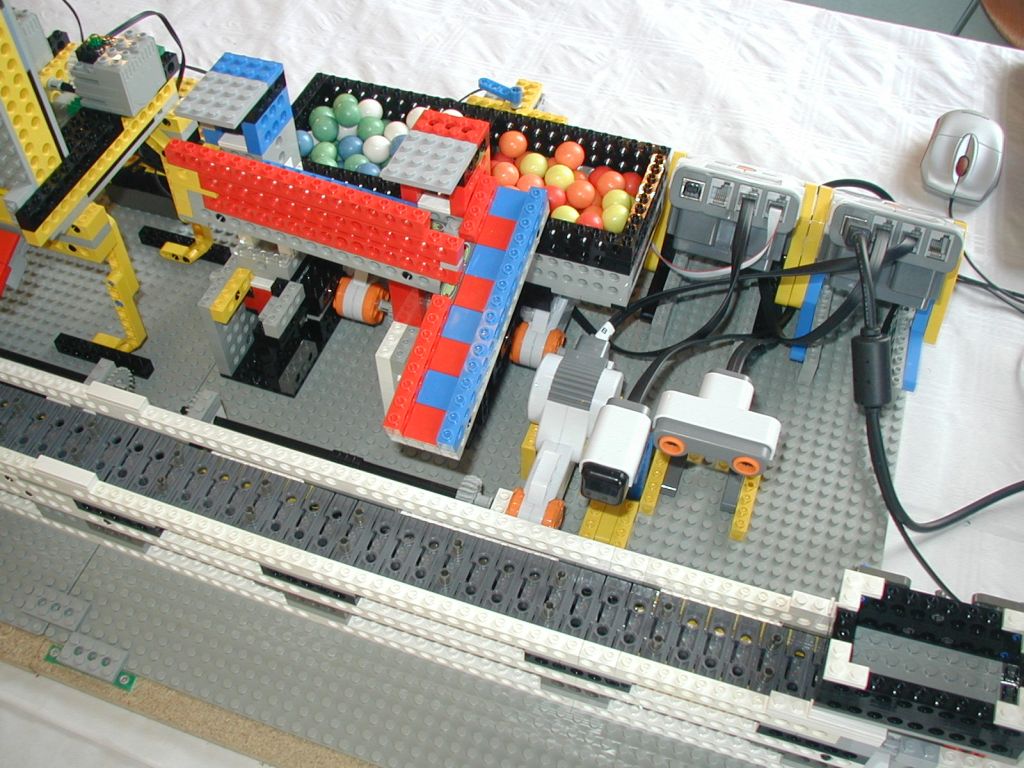

Lesestation / Kaugummispender

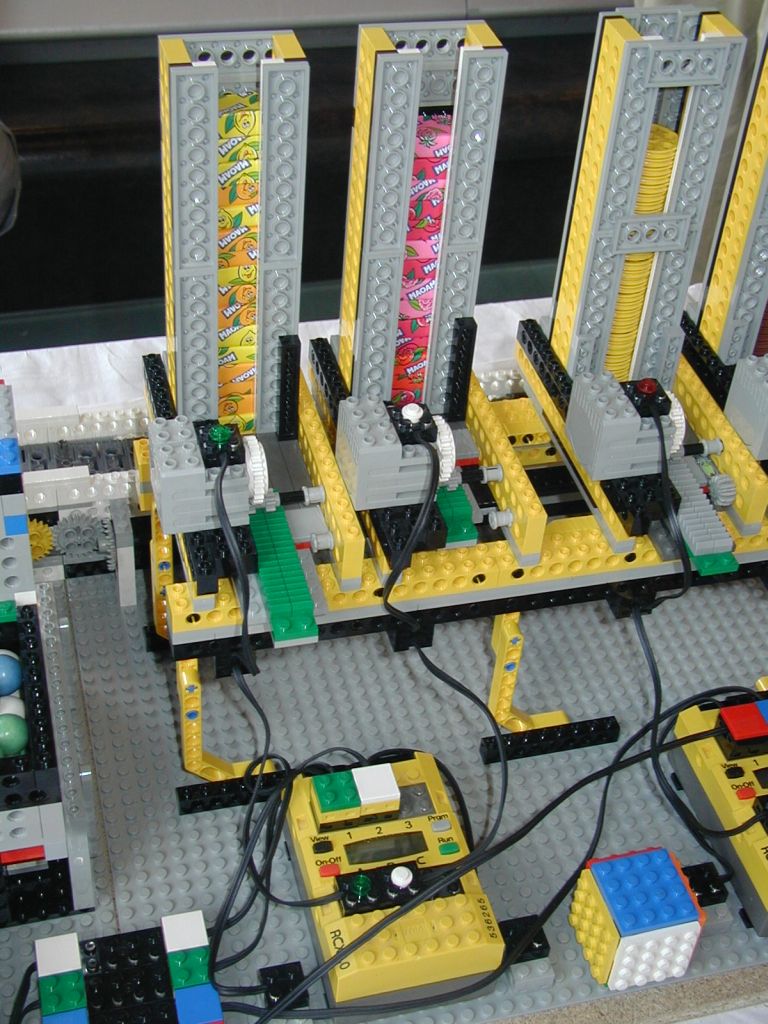

MAOAM-Bonbons

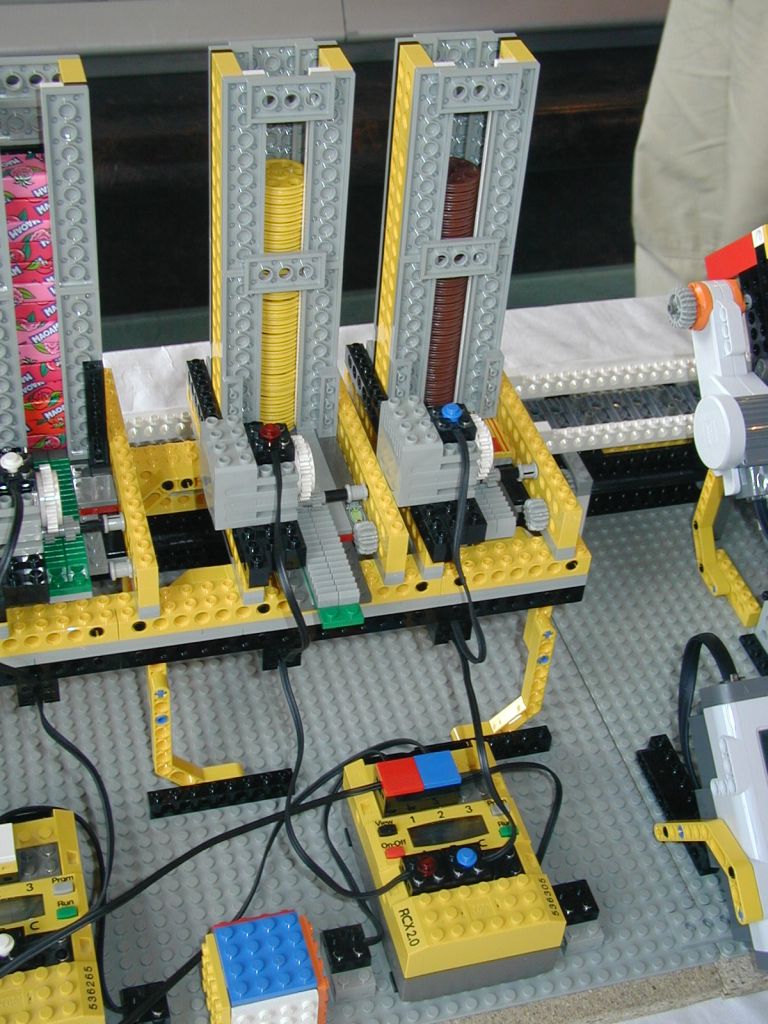

Spielechips

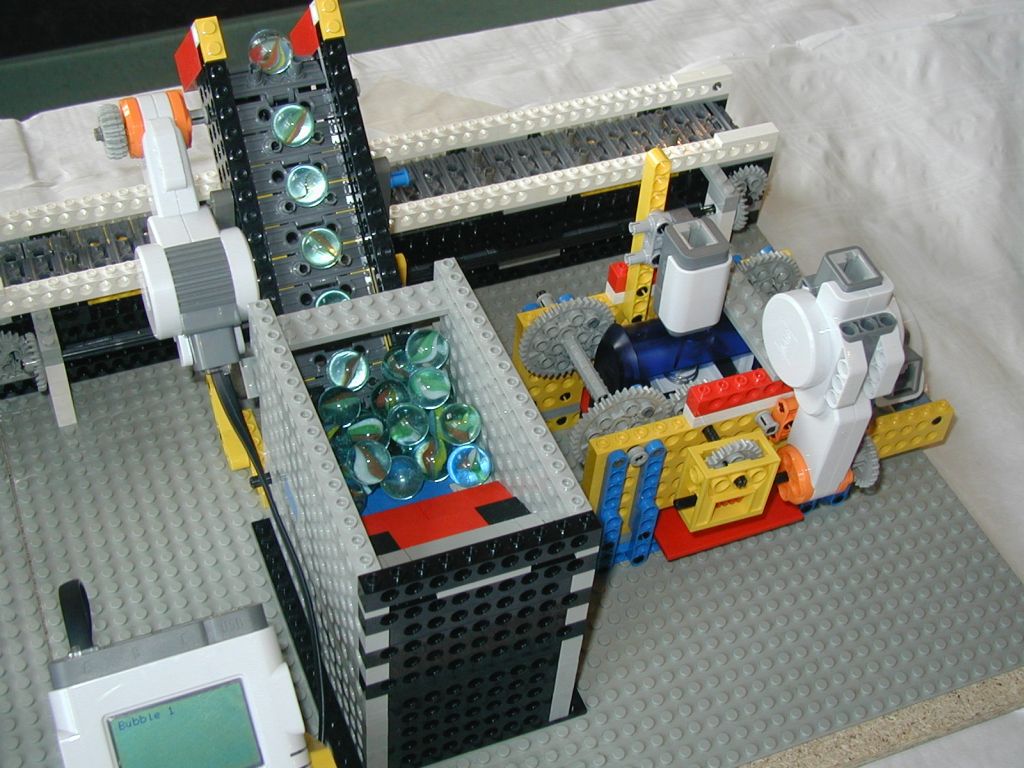

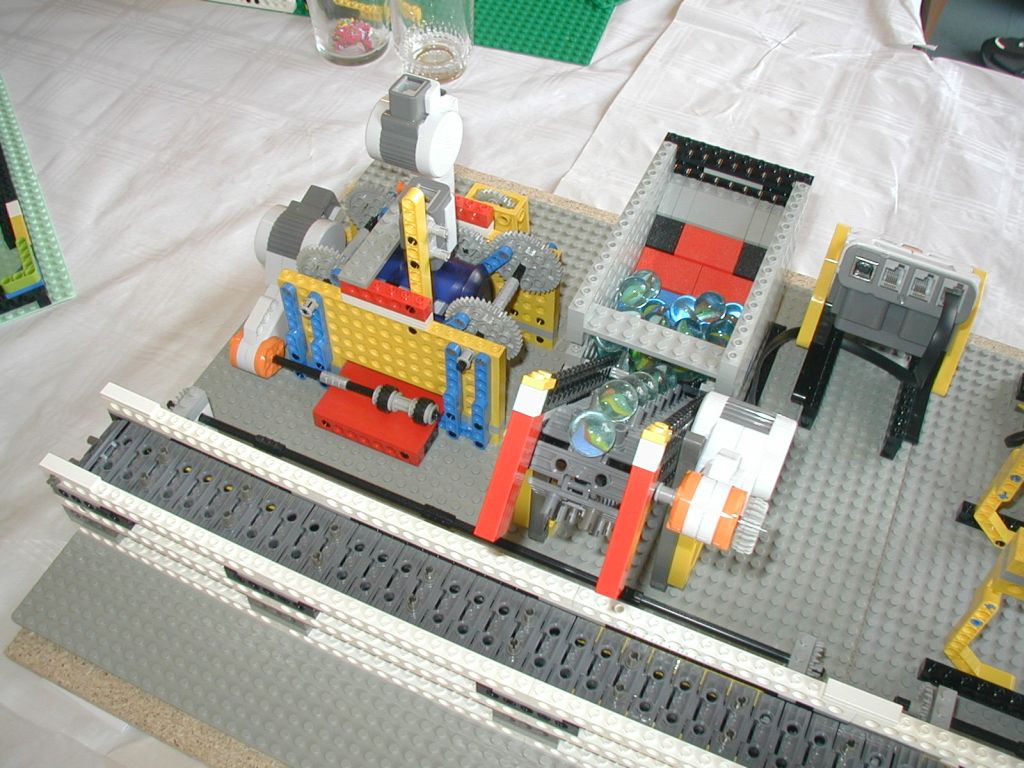

Glasmurmel-Spender / Visitkartendrucker

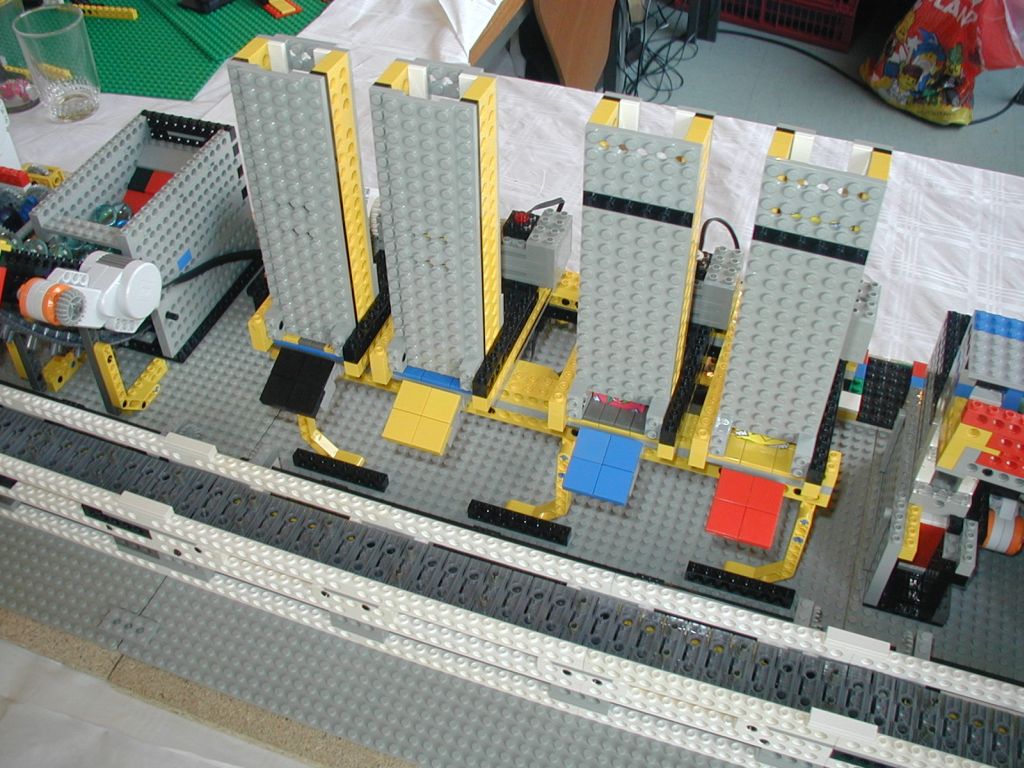

mtcf23.jpg (166258 Byte) mtcf22.jpg (164388 Byte) mtcf12.jpg (173308 Byte) mtcf21.jpg (151789 Byte)

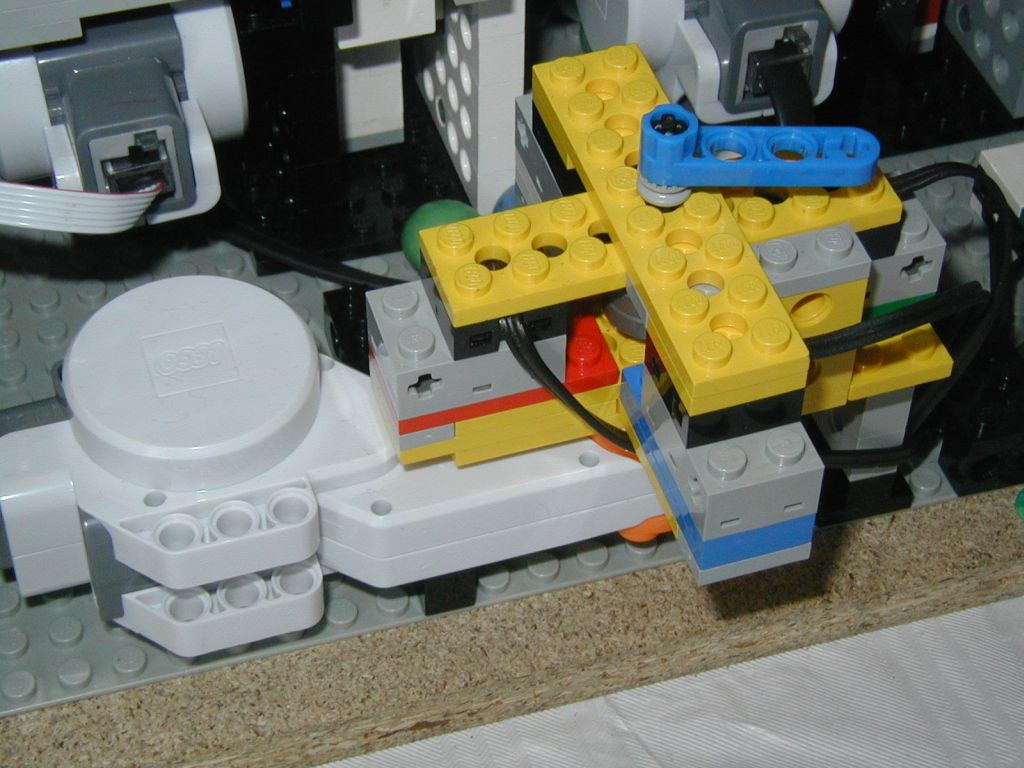

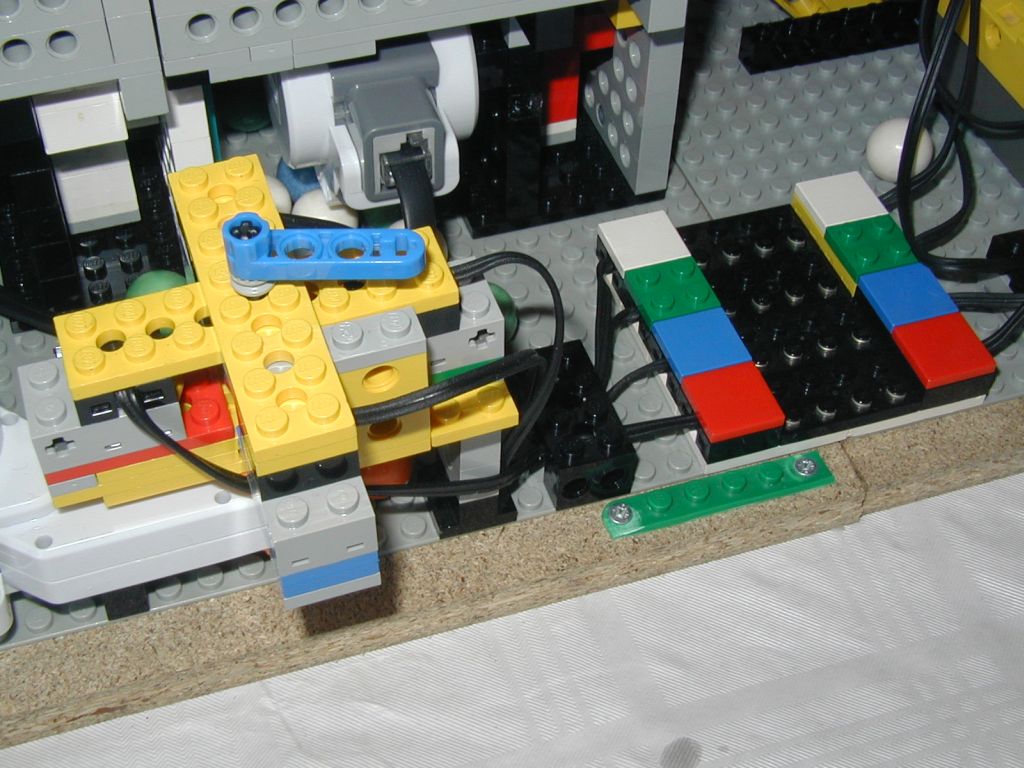

Hilfsschalter zur ...
... RCX-Ansteuerung

Video deutsch
(640x480, 15 MB)

Video deutsch
(320x240, 3 MB)
Video english
(640x480, 15 MB)

Video english
(320x240, 3 MB)

Download Files für:    ...
