BrückenBot

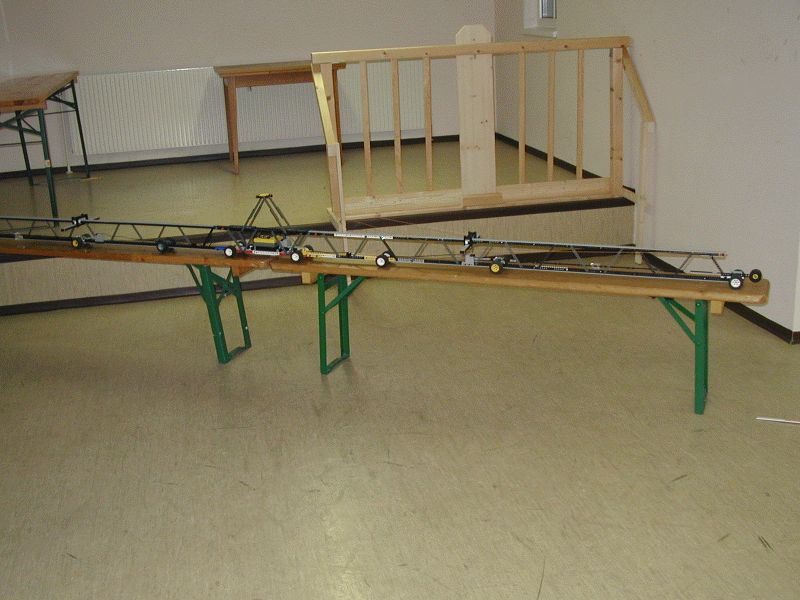

bb04all02.jpg (72769 Byte) BrückenBot:  Dieser Bot war mein Beitrag zum CC1 "Crevasse" - Contest vom offiziellen Lego Mindstorms Forum (http://mindstorms.lego.com).

Die Aufgabe in diesem Wettbewerb war es, einen Bot zu bauen, der in der Lage ist, eine möglichst große Spalte zu überqueren. Dabei soll der Bot nur das brauchen, was selbst an ihm montiert ist. Ziel ist es, die größtmögliche Distanz zu überwinden.

Mein BrückenBot hat diese Aufgabenstellung folgendermaßen bewältigt:

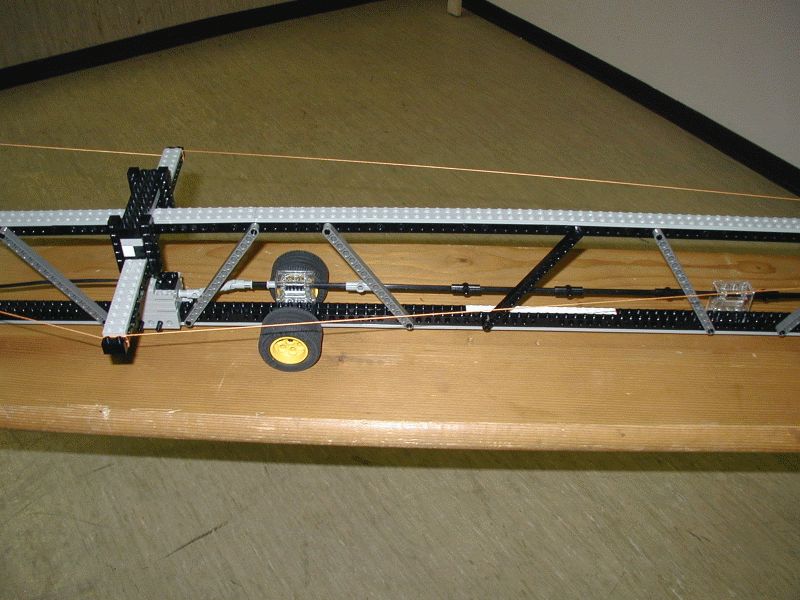

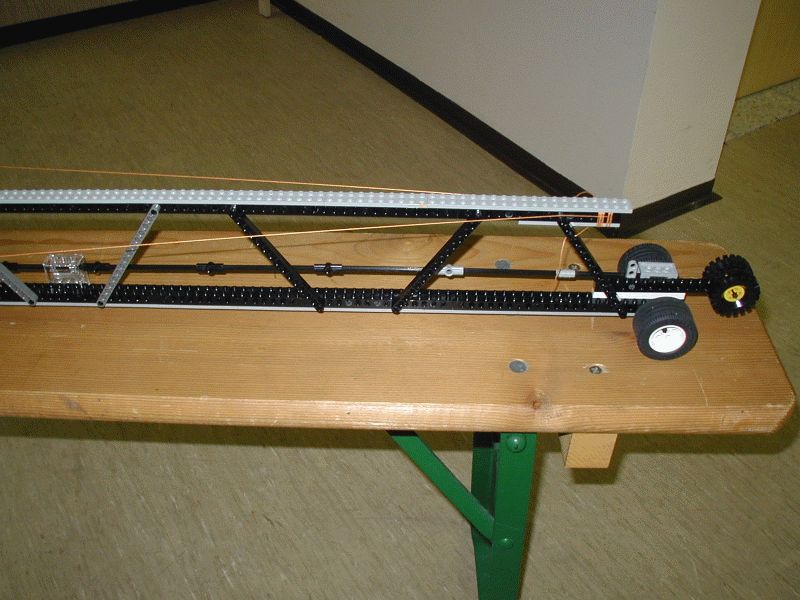

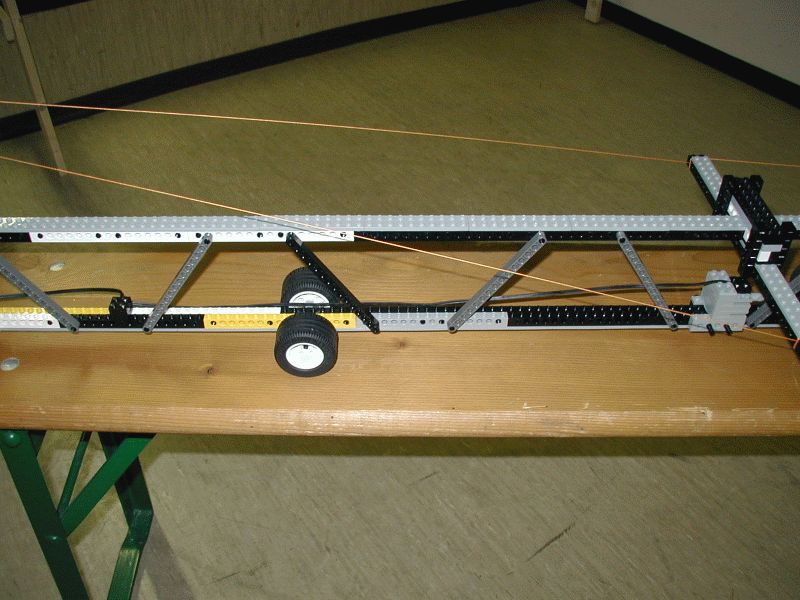

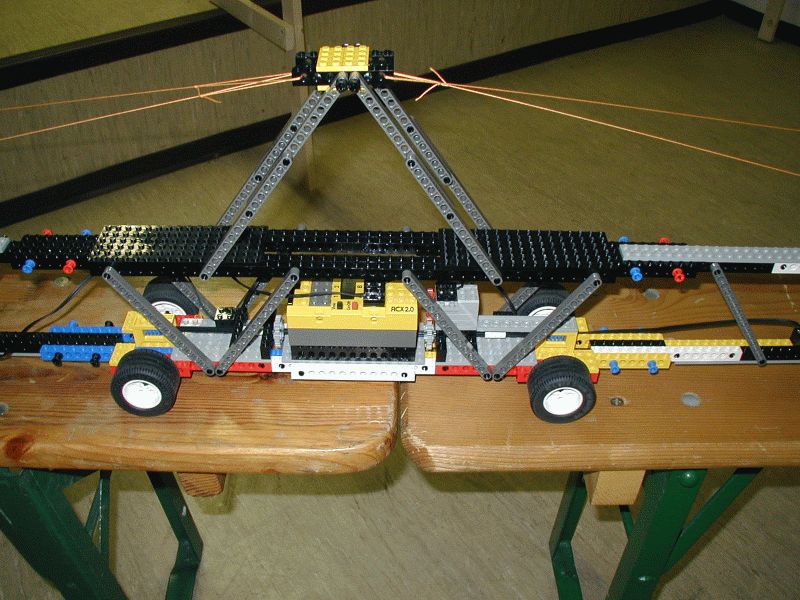

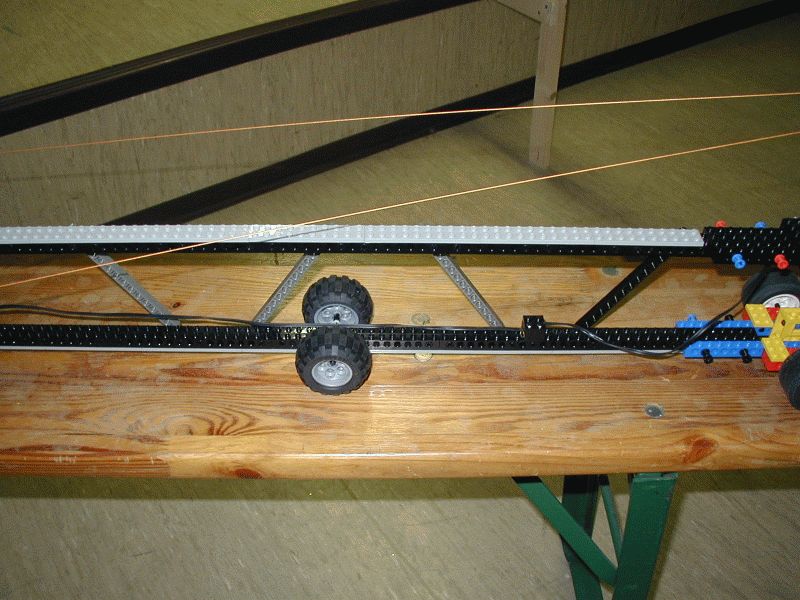

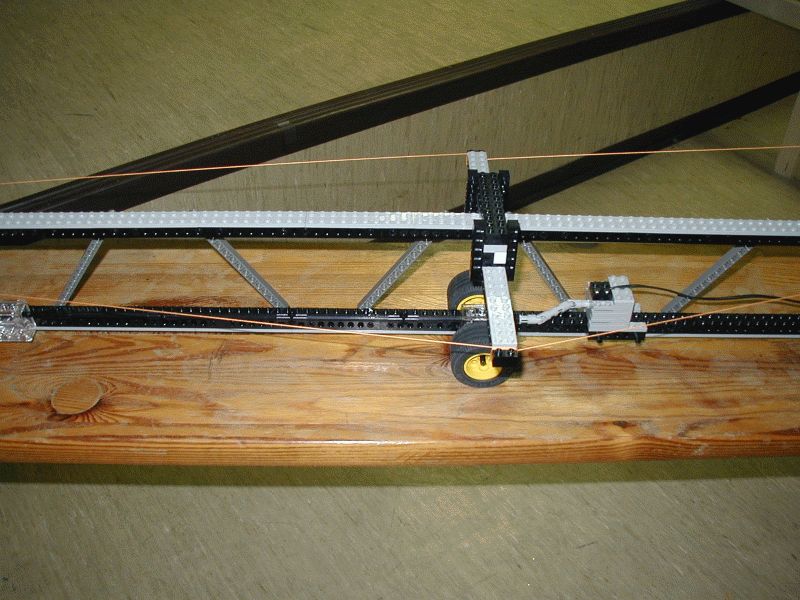

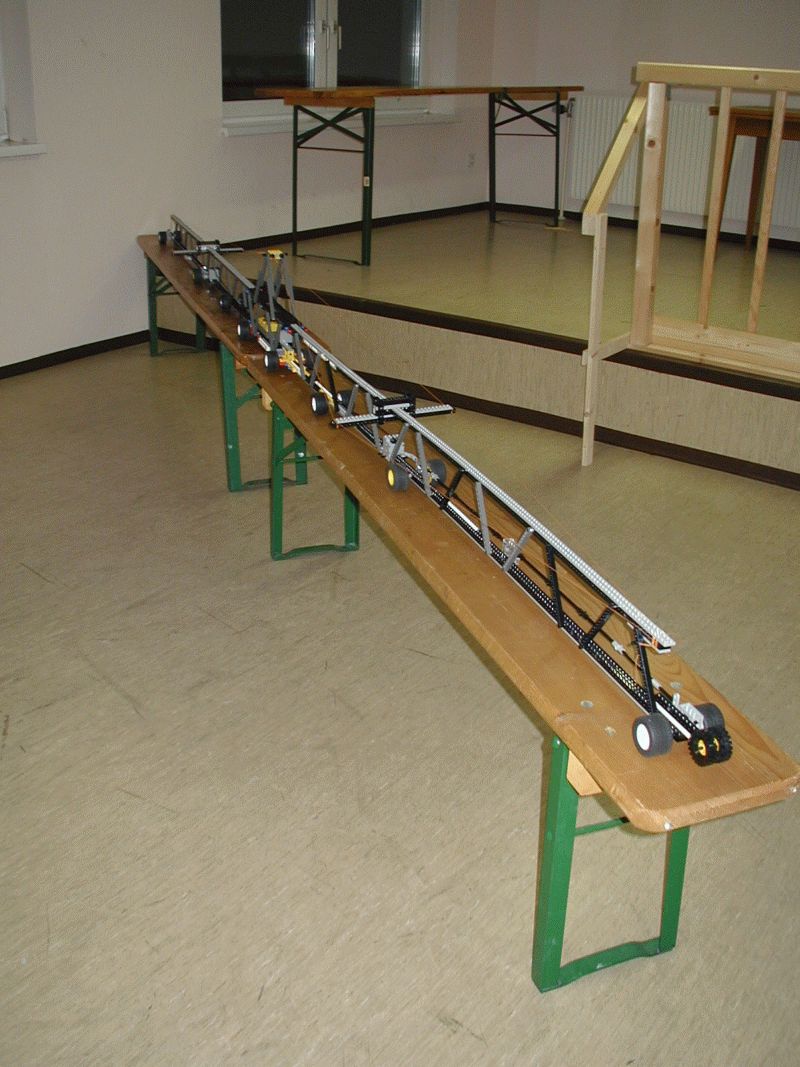

Der ganze Bot bestand aus einem "Gittermast", in dessen Mitte der RCX war. Auf die ganze Länge waren per Schneckengetriebe angetriebene Achsen vorhanden, die zugehörigen Motoren aus Gewichtsgründen im Mittelteil. Über lange Wellen wurden auch die entferntesten Achsen angetrieben.

Der Bot hatte eine Gesamtlänge von 4,20 m und konnte damit einen Spalt von 1,45 m einwandfrei überqueren und hat den Contest gewonnen!

Alle Teilenhmer des CC1 sieht man hier --> CC1 auf brickshelf

 von mir gebaut X     X
 mit anderen gebaut
 Grabber, Sammler, Fänger
 für RoboBattle oder Wettbewerb
 Technische Meisterleistung (genial)
 Usefull Inventions (dienstbar)
Technische Ausrüstung:

bb04_07.jpg (88723 Byte)bb04_06.jpg (96276 Byte)bb04_05.jpg (99359 Byte)bb04_04.jpg (107427 Byte)bb04_03.jpg (86200 Byte)bb04_02.jpg (85713 Byte)bb04_01.jpg (83280 Byte) bb04all02.jpg (72769 Byte) bb04all03.jpg (126129 Byte) bb04award.jpg (40297 Byte)
