PNEUMATIK

Pneumatik und Computer? Das ist kein Wiederspruch!
Immer wieder gibt es tolle Modelle die erst mit ein wenig Pneumatik so richtig
echt aussehen. Hier ist viel alles Wissenswertes zur Pneumatik aufgelistet ...

kleiner Kompressor
mittlerer Kompressor
grosser Kompressor
Kompressor-Kraftwerk
Druckschalter
elektromechanische Ventile

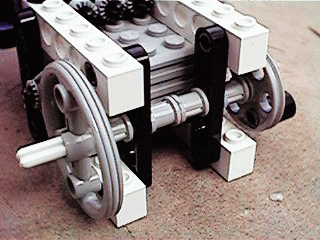

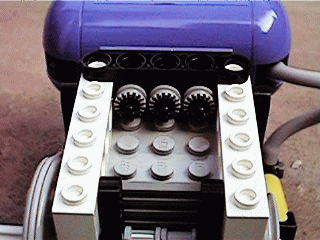

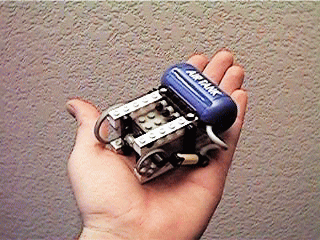

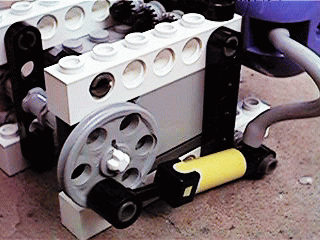

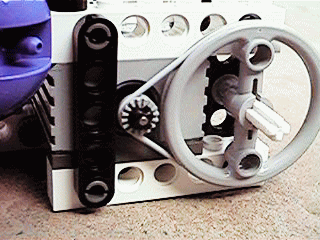

kleiner Kompressor

Design by Michael Powell ( www.sonic.net/~rci/legocompressor.htm )

Für diesen kleinen Kompressor kann man sehr gut den "alten" Technik-Motor benutzen,

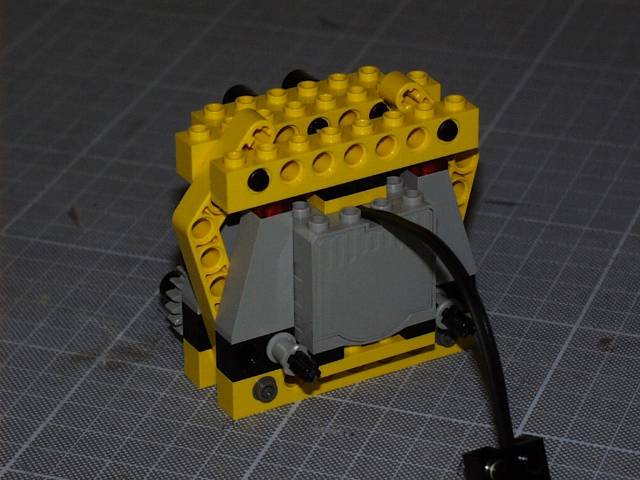

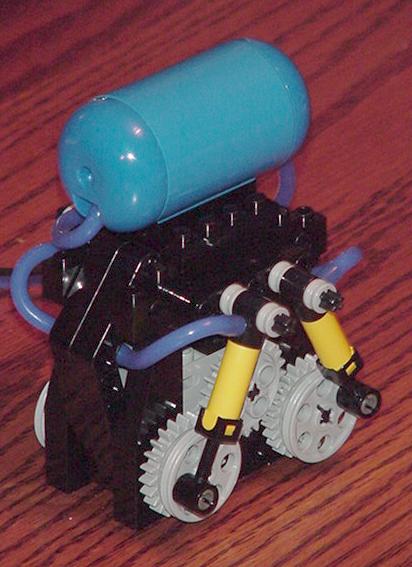

mittlerer Kompressor

Design by Ralph Hempel ( http://www.hempeldesigngroup.com/lego/compressor/index.html )

Dieser Kompressor schafft durch seine zwei Zylinder die doppelte Luftmenge des kleinen Kompressors.

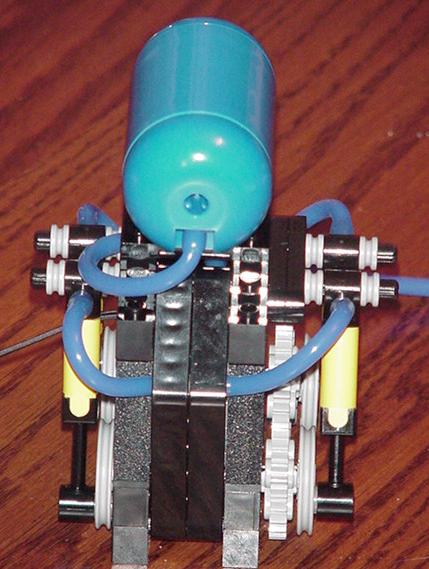

grosser Kompressor

Design by ??? ??? ( http://???.??? )

Dieser Kompressor schafft durch seine vier Zylinder die doppelte Luftmenge des mittleren Kompressors.


Kompressor-Kraftwerk

folgt ...

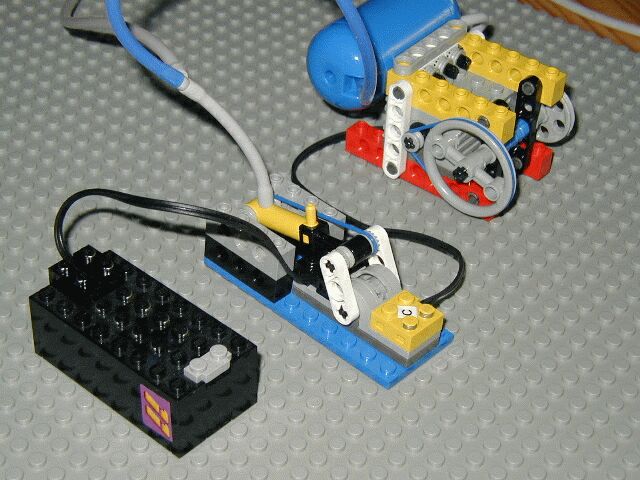

Druckschalter

Design by Ralph Hempel ( http://www.hempeldesigngroup.com/lego/pressureswitch/index.html )

Design: ???

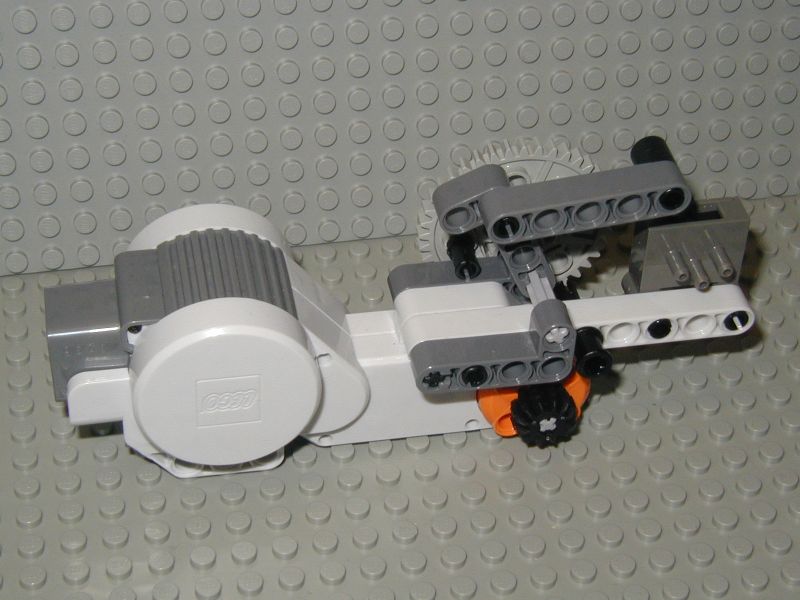

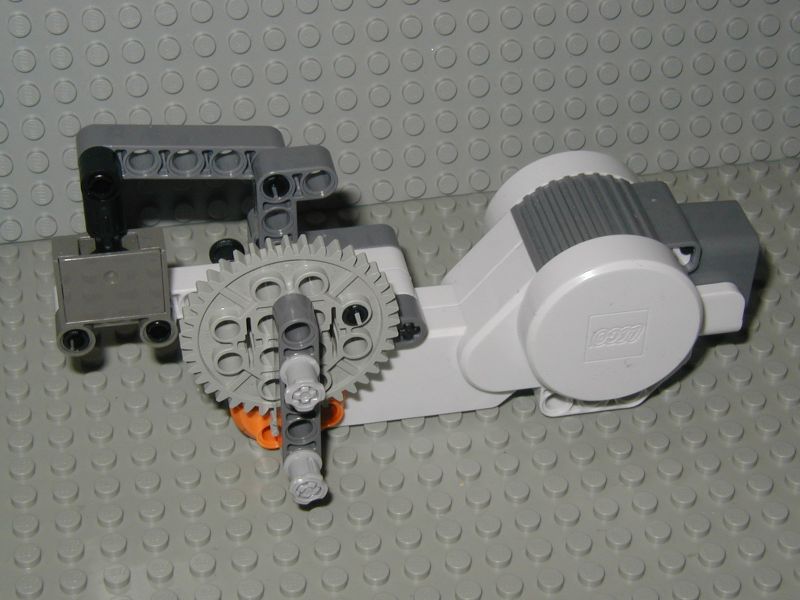

elektromechanische Ventile

Design by Mike (http://lego.brandls.info)
Der Motor des Mindstorms NXT eignet sich durch seinen eingebauten
Rotationssensor hervorragend dazu, ein Pneumatikventil zu steuern,
da man keinen zusätzlichen Sensor braucht (1 Ausgang reicht)



Beim Initialisieren des Ventils läßt man den Motor bis an eine Endstellung
laufen, und stellt dann das Ventil über den Rotationssensor in die Mitte

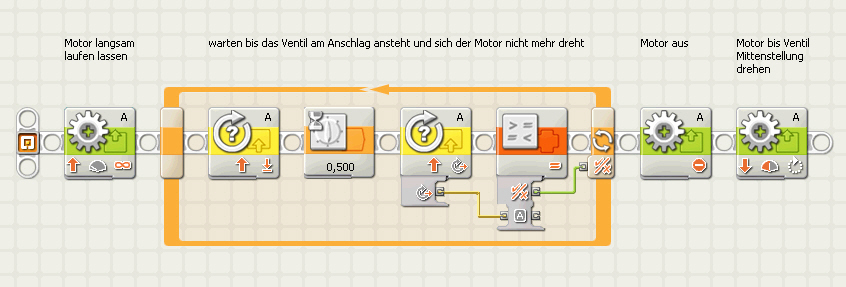

(siehe NXT-G Programm)
Anschließend kann man programmgesteuert in jede der beiden Richtungen steuern
und das Ventil so weit öffnen, wie man will!



download File "nxtvalve.zip"
